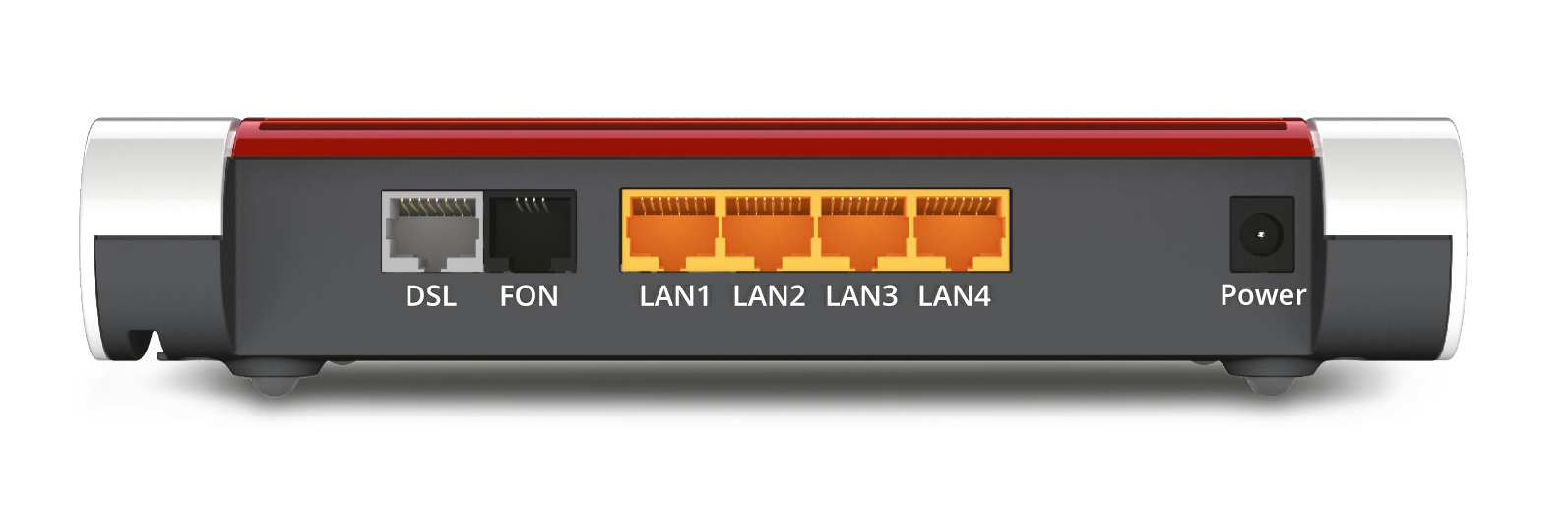

DSL | ||
| Poort voor aansluiting van de ADSL of VDSL lijn | |||
 |
FON1 | ||
| RJ11 poort voor aansluiting van analoge telefoontoestellen, antwoordapparaten, fax en andere analoge terminals | |||
 |
LAN 1 — LAN 4 | ||
| 4 gigabit Ethernet poorten (10/100/1000 Base-T) voor aansluiting van computers, netwerkhubs, spelconsoles en andere netwerktoestellen | |||
 |
Power | ||
| Poort voor aansluiting van de stroomadapter | |||
|

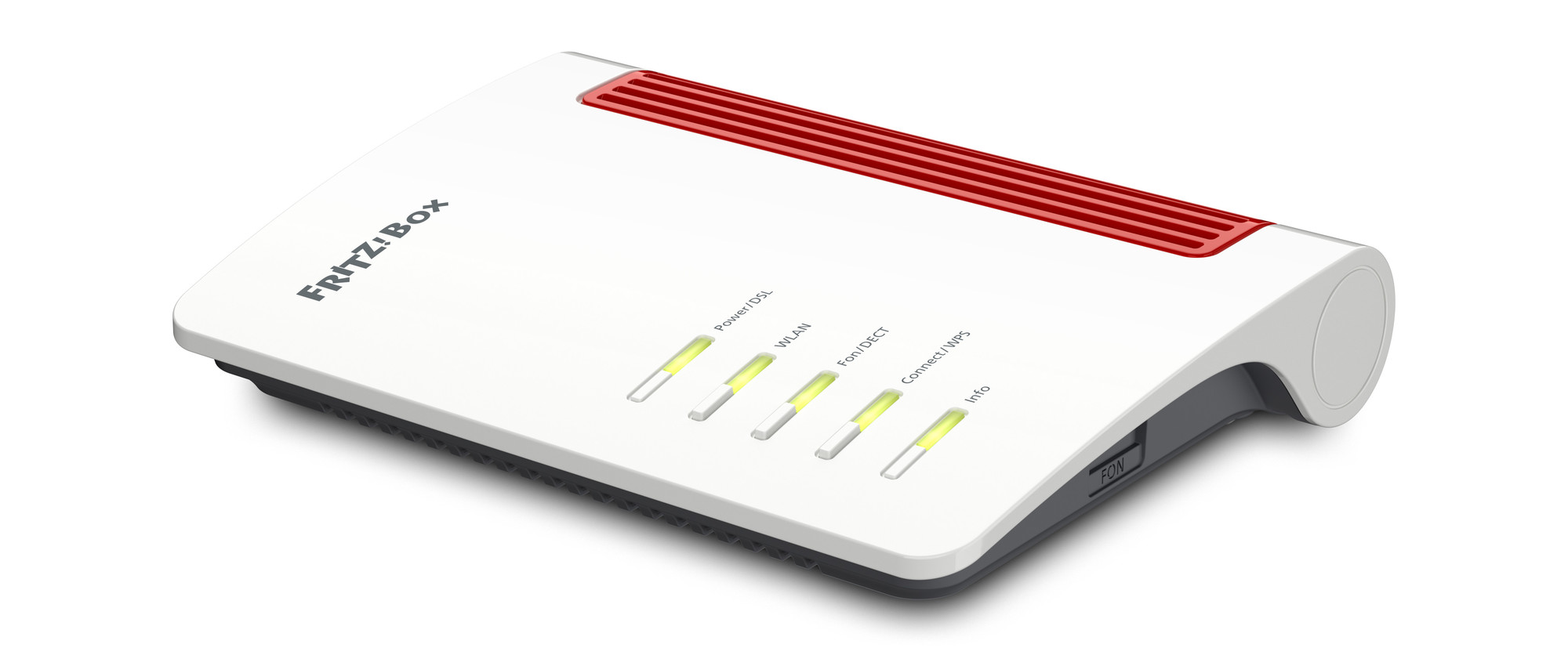

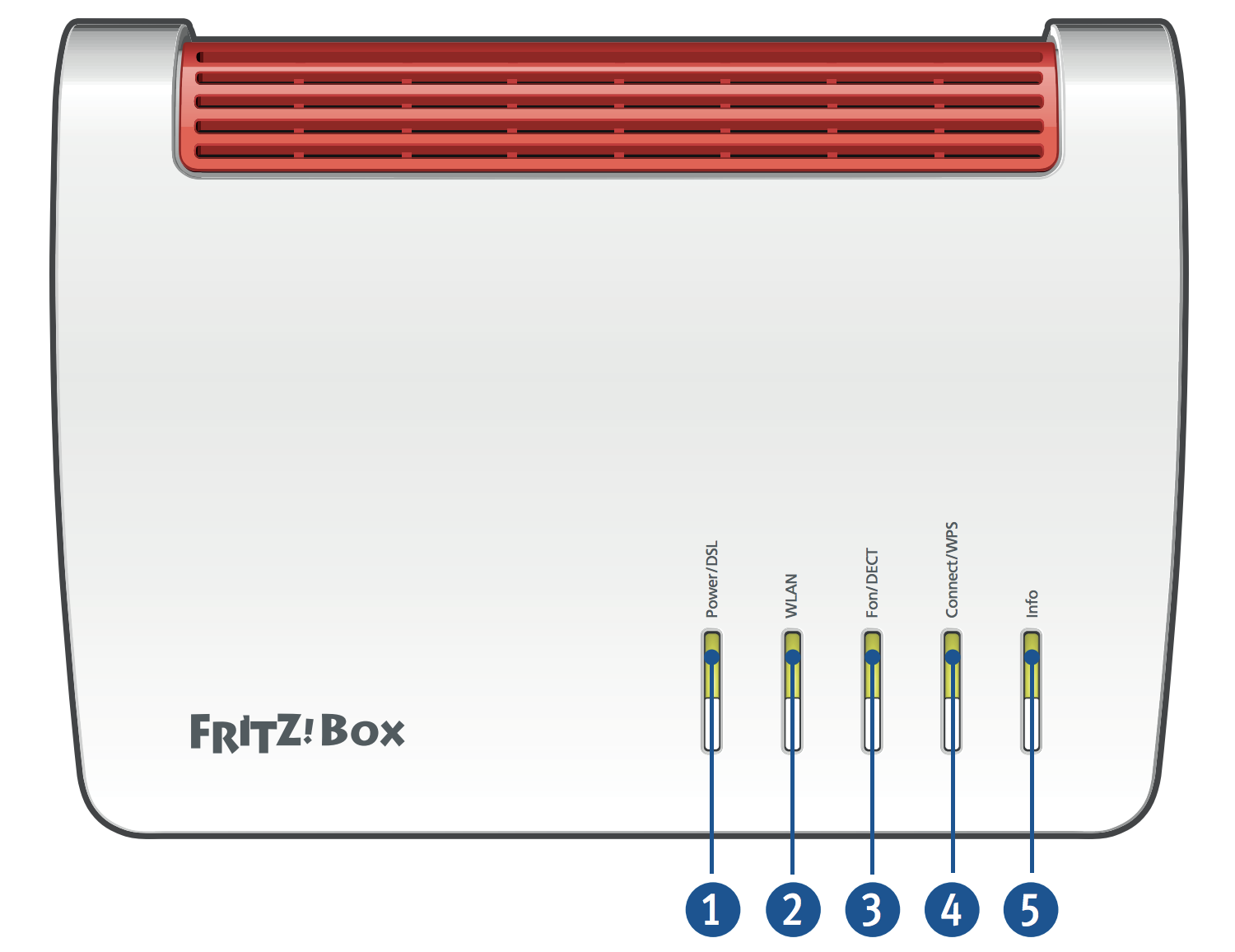

Power/DSL | |||
| Aan | FRITZ!Box heeft elektrische stroom | |||
| Knippert | FRITZ!Box heeft elektrische stroom en probeert verbinding met DSL te maken of verbinding met DSL werd onderbroken | |||
|
WLAN | |||
| Aan | Draadloos LAN staat aan | |||
| Knippert | Draadloze LAN-functie wordt in- of uitgeschakeld | |||
|
Fon/DECT | |||
| Aan | Telefonische verbinding via internet of vaste lijn is actief | |||
|
Connect/WPS | |||
| Knippert | • Registratie van een draadloos toestel via WPS is bezig • Registratie van een DECT-toestel is bezig |
|||
| Knippert snel | WPS afgebroken: meer dan twee draadloze toestellen voeren tegelijkertijd WPS uit | |||
 |
Info | |||
| Brandt groen | • Stick & Stick & Surf with FRITZ!WLAN USB stick is actief • Instelbaar |
|||
| Groenknippert | • Updating FRITZ!OS • Stick & Stick & Surf with FRITZ!WLAN USB stick is bezig • Tijdsbudget voor online tijd is bereikt • Instelbaar |
|||
| Brandt vast of knippert rood | Fout: • Open de gebruikersinterface van de FRITZ!Box • Volg de instructies op de o Overzicht pagina in de gebruikersinterface |

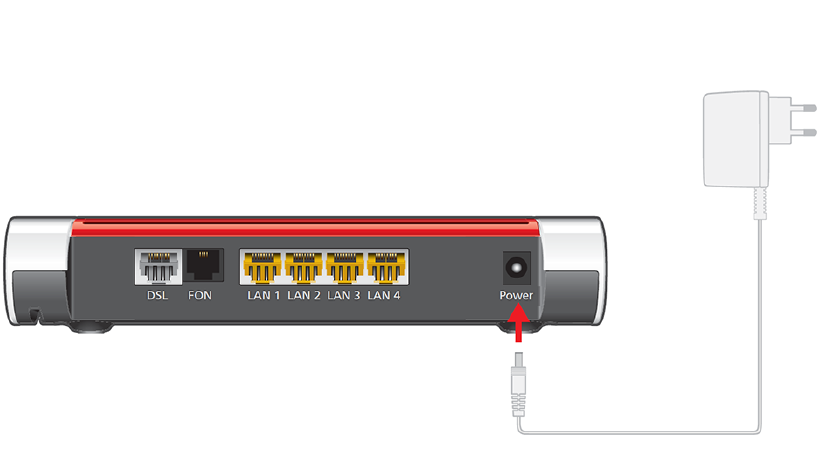

1. Elektriciteit
→ Sluit de stroomadapter aan op de Power poort van uw FRITZ!Box
→ Steek de andere kant van de stroomadapter in een AC stopcontact

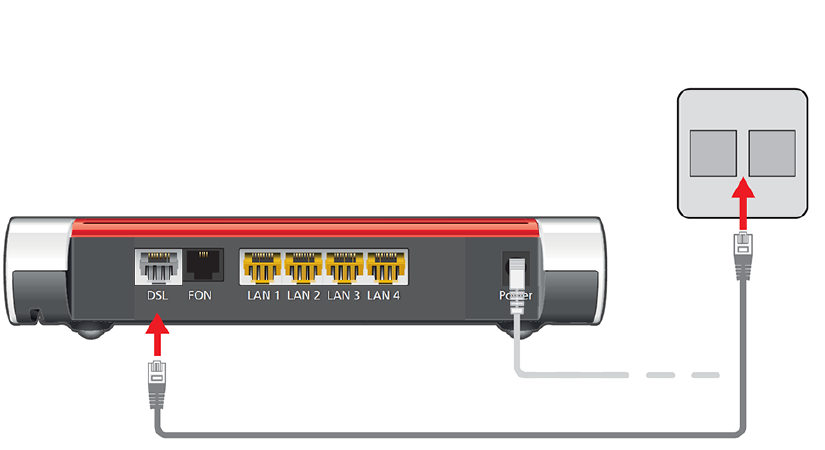

2. DSL lijn
→ Steek de grijze DSL kabel in de DSL poort op uw FRITZ!Box
→ Steek het vrije uiteinde van de kabel in de DSL of Lijn poort op de splitter of TF2007 telefoonstopcontact

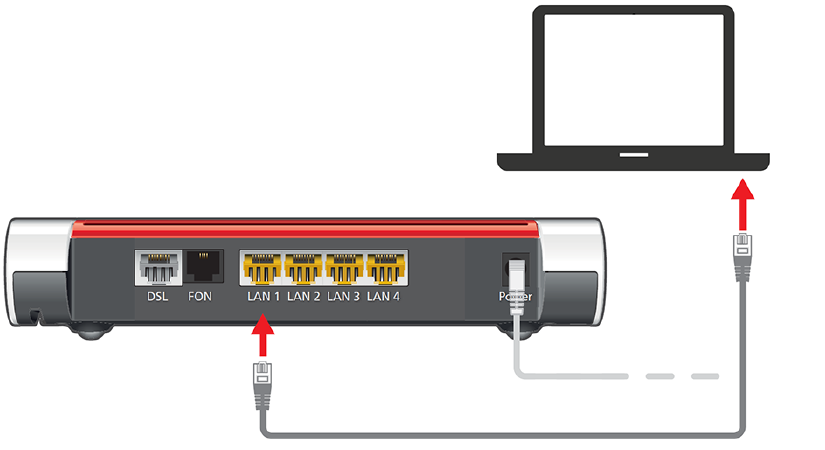

3. PC / laptop
→ Steek de netwerkkabel in de LAN poort van de computer.
→ Steek het vrije uiteinde van de kabel in de LAN poort op uw FRITZ!Box.
Stap 1 — Web interface openen
Duur van de configuratie:
15-20 minutes

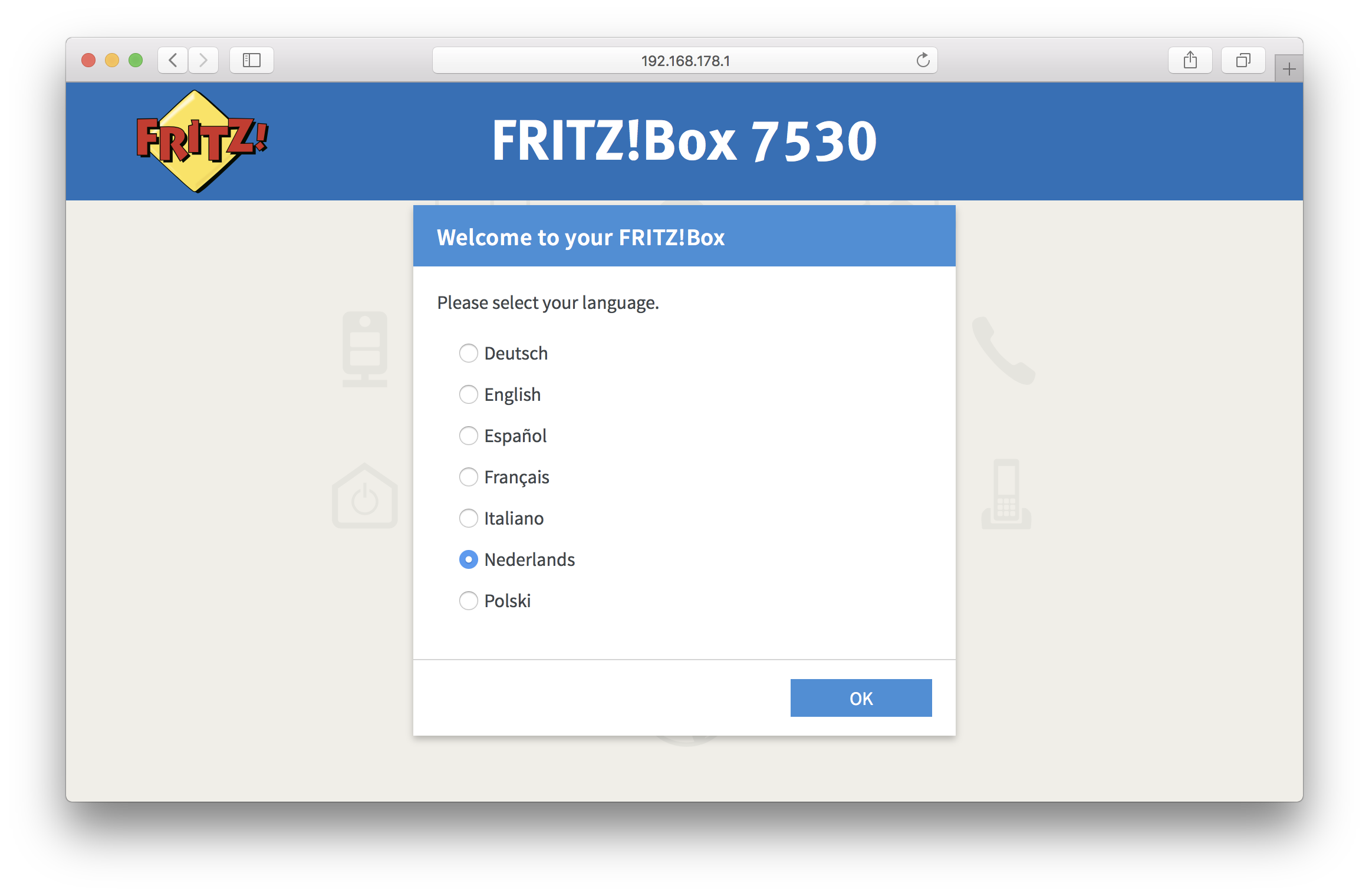

Open uw web browser (Internet Explorer, Firefox,…) en ga naar http://fritz.box
U wordt doorgestuurd naar de wizard voor de eerste basisconfiguratie. Selecteer Nederlands of een andere taal indien gewenst.
Klik op Next om verder te gaan.

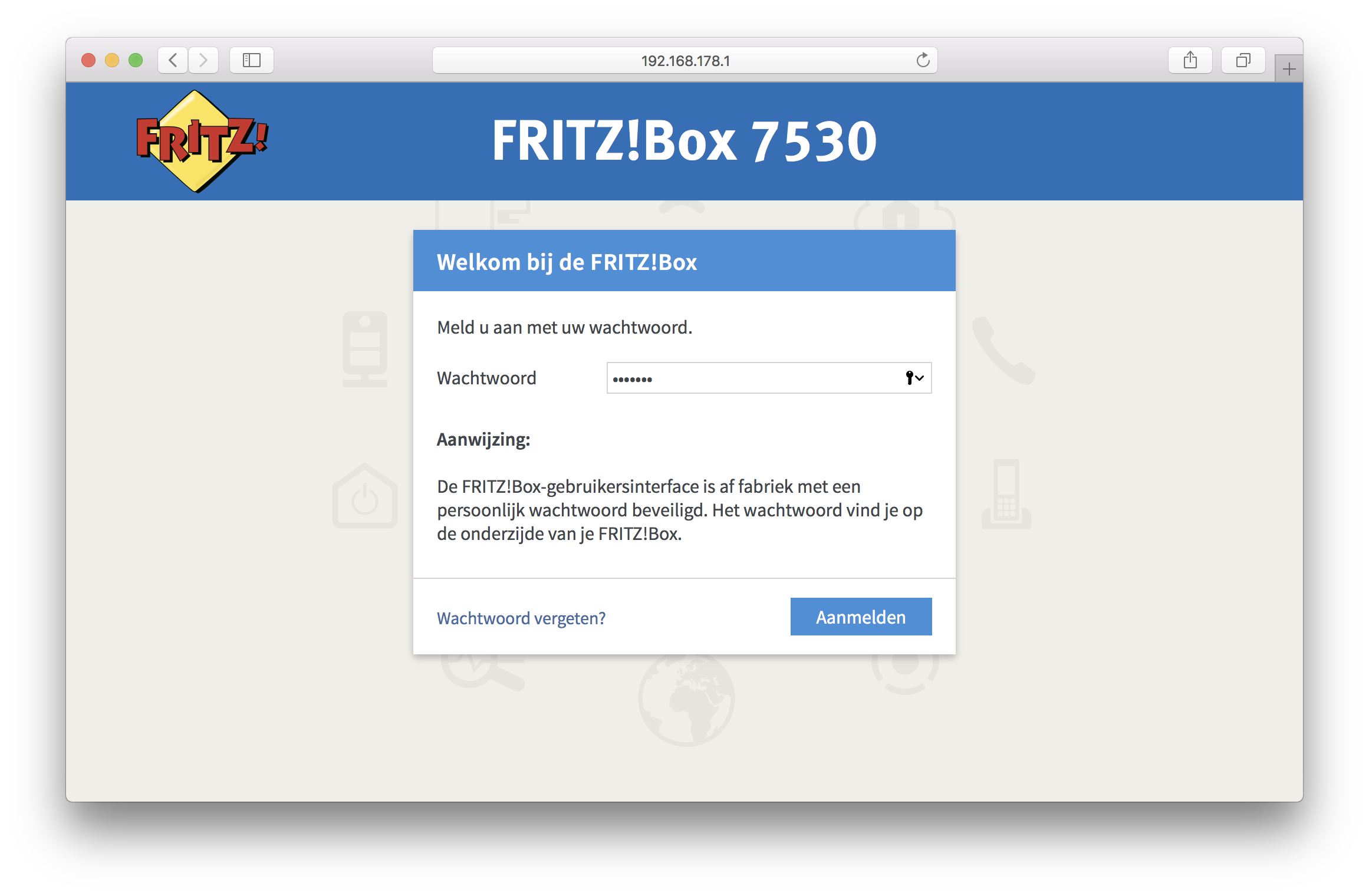

Stap 2 — Inloggen
De taal van de webinterface is nu veranderd in de taal van uw keuze: in ons geval in het Nederlands. U dient dan het wachtwoord van uw FRITZ!Box in te voeren. U vindt het op de witte sticker aan de onderkant van het toestel:

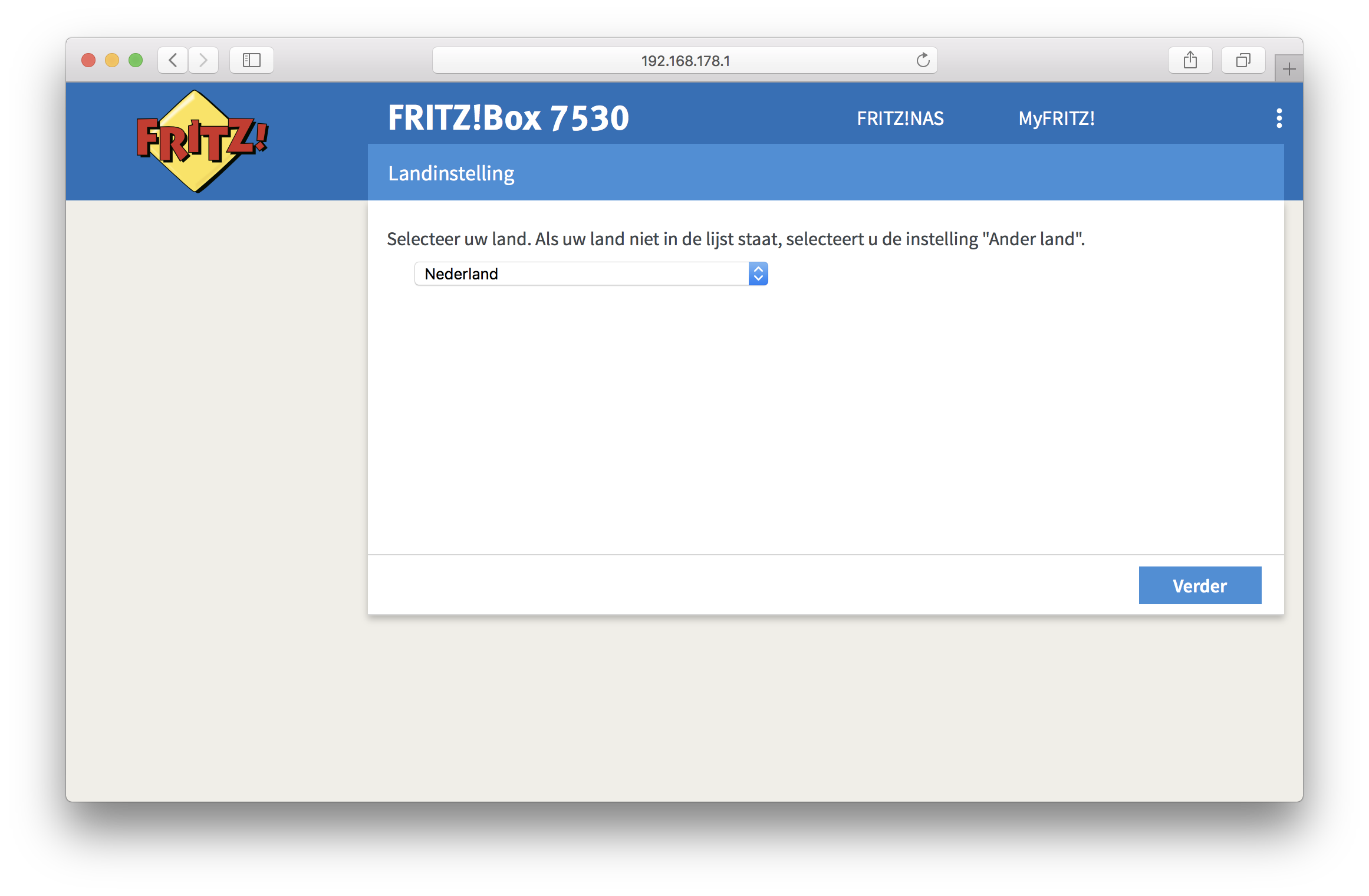

Stap 3 — Regionale instelling
Vervolgens ziet u het scherm waarin u wordt gevraagd om de regionale instelling te kiezen.
Selecteer Nederland in drop-down menu en klik op Verder.

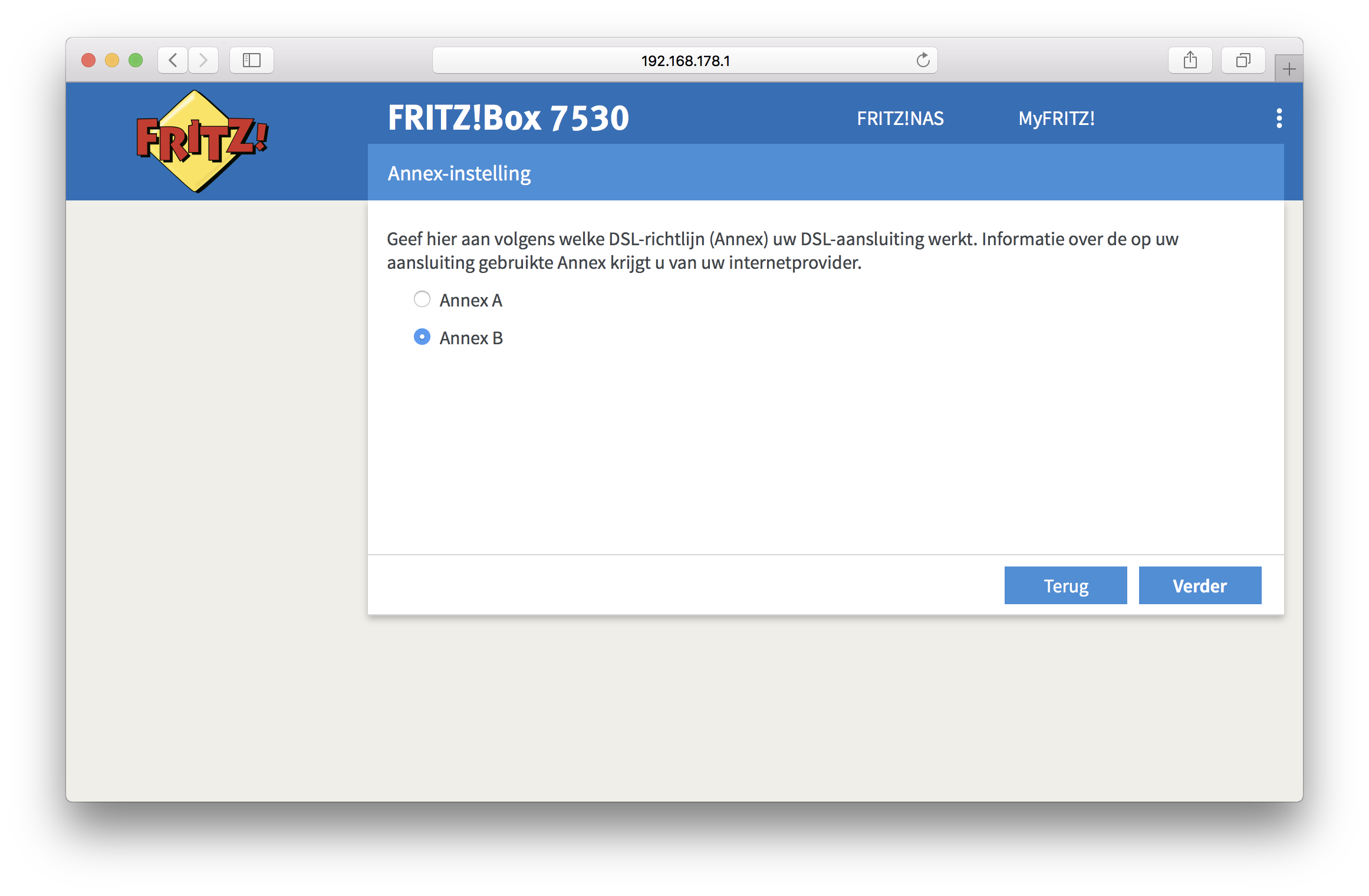

Step 4 — Annex selecteren
Om succesvol met edpnet netwerk te verbinden, dient uw FRITZ!Box een correcte Annex instelling te krijgen. De Annex instelling stelt uw modem in de juiste mode voor het type van uw verbinding.
Annex A: ADSL (PSTN or raw copper)
Annex B: VDSL
Kies de bijbehorende Annex-instelling en druk op Next.

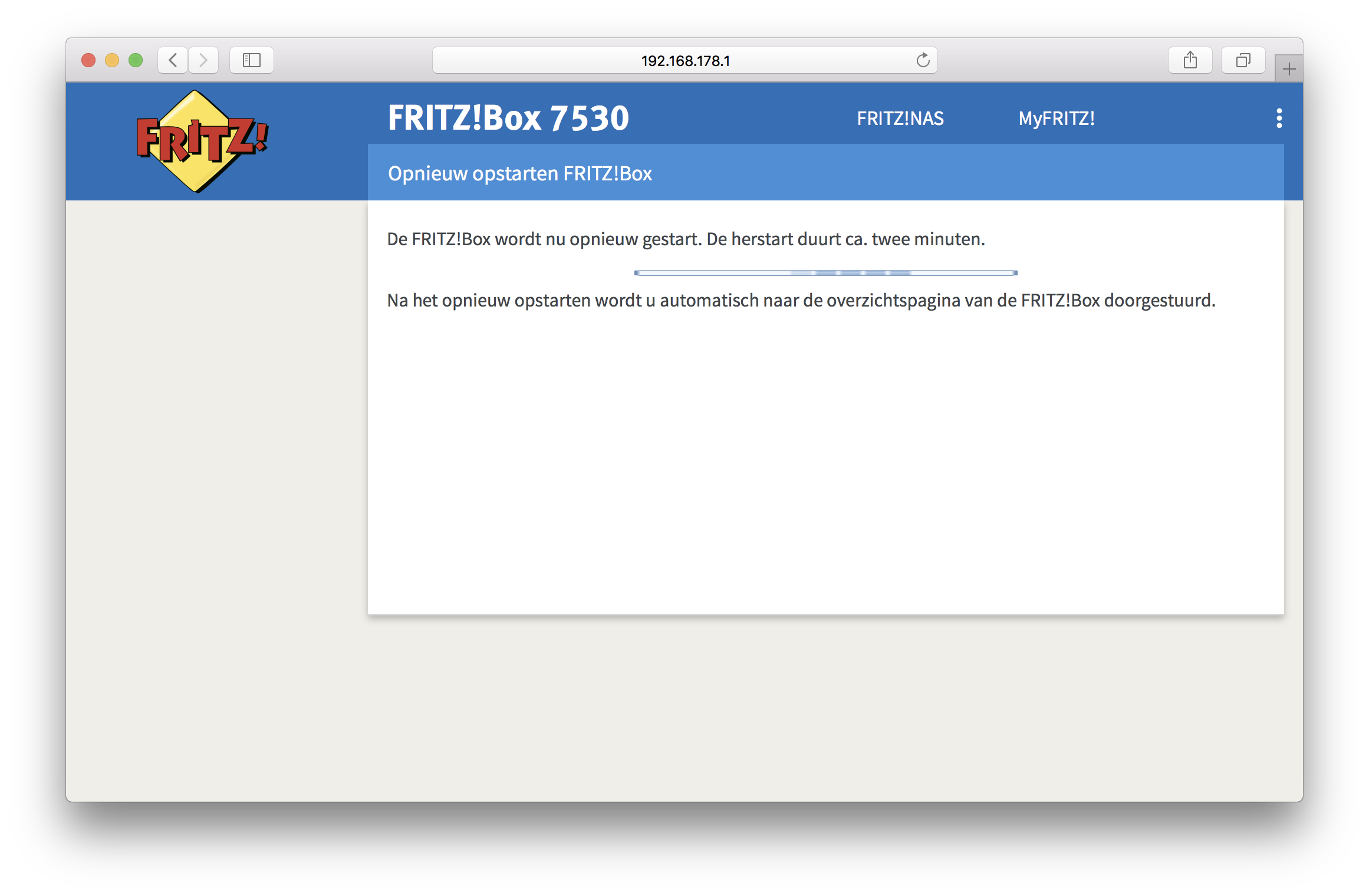

Stap 5 — Herstart
De FRITZ!Box zal nu automatisch herstarten. Dit kan tot 2-3 minuten duren.

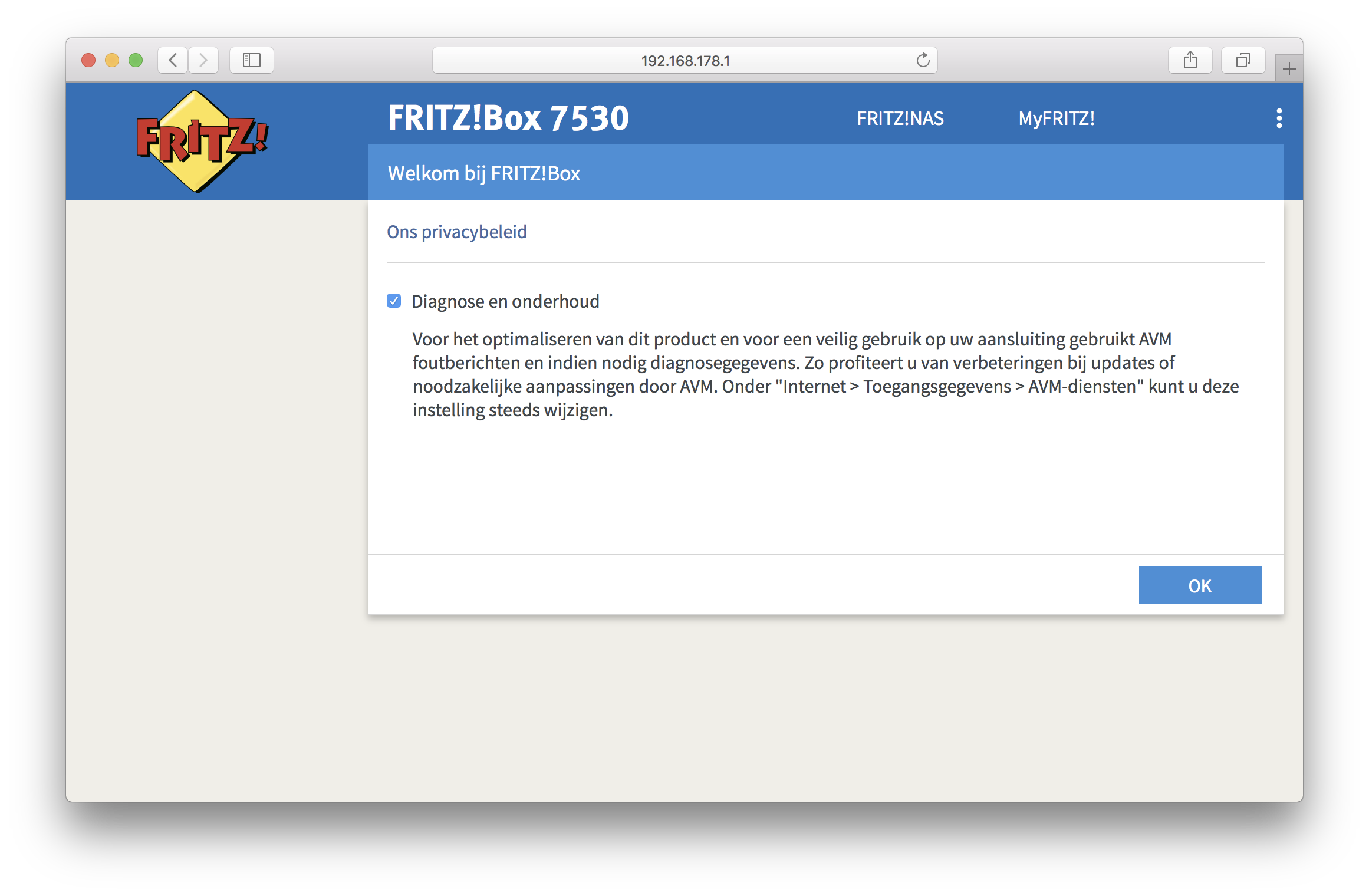

Stap 6 — Welkom bij de FRITZ!Box
Bij deze stap zal de FRITZ!Box voorstellen om Diagnose en onderhoud optie actief te zetten, wat betekent dat het apparaat technische diagnosegegevens naar AVM zal verzenden. Voelt u zich vrij om de instelling in of uit te schakelen.

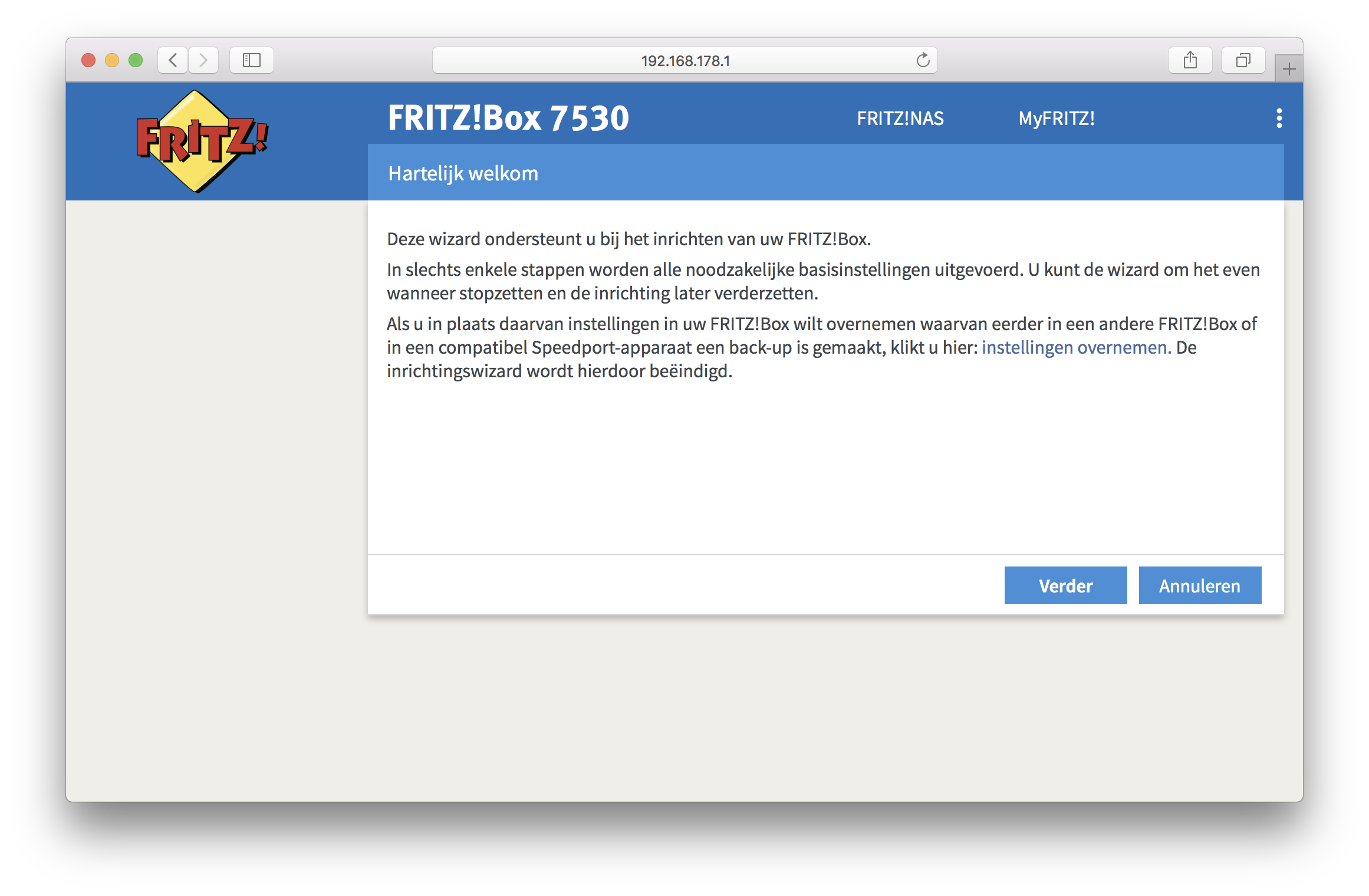

Stap 7 — Welkom
Het volgende scherm is het Welcome scherm. Klik op Verder om de wizard te starten.

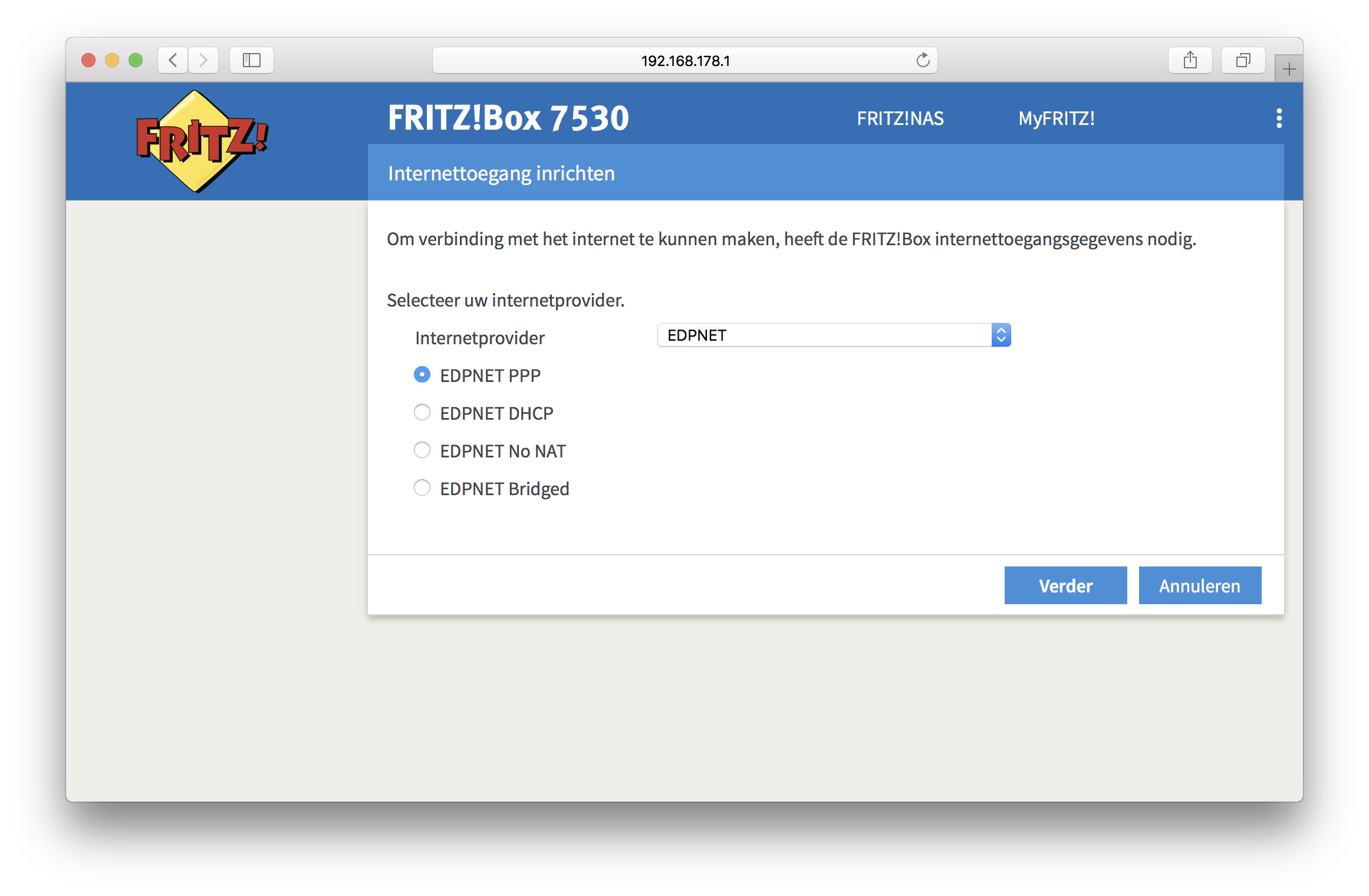

Stap 8 — Toegangsgegevens
In de wizard dient u uw internetprovider te kiezen. Kies EDPNET in een drop-down menu.
Indien u over een vast IP adres beschikt, selecteer de optie EDPNET PPP.
Klik op Verder.

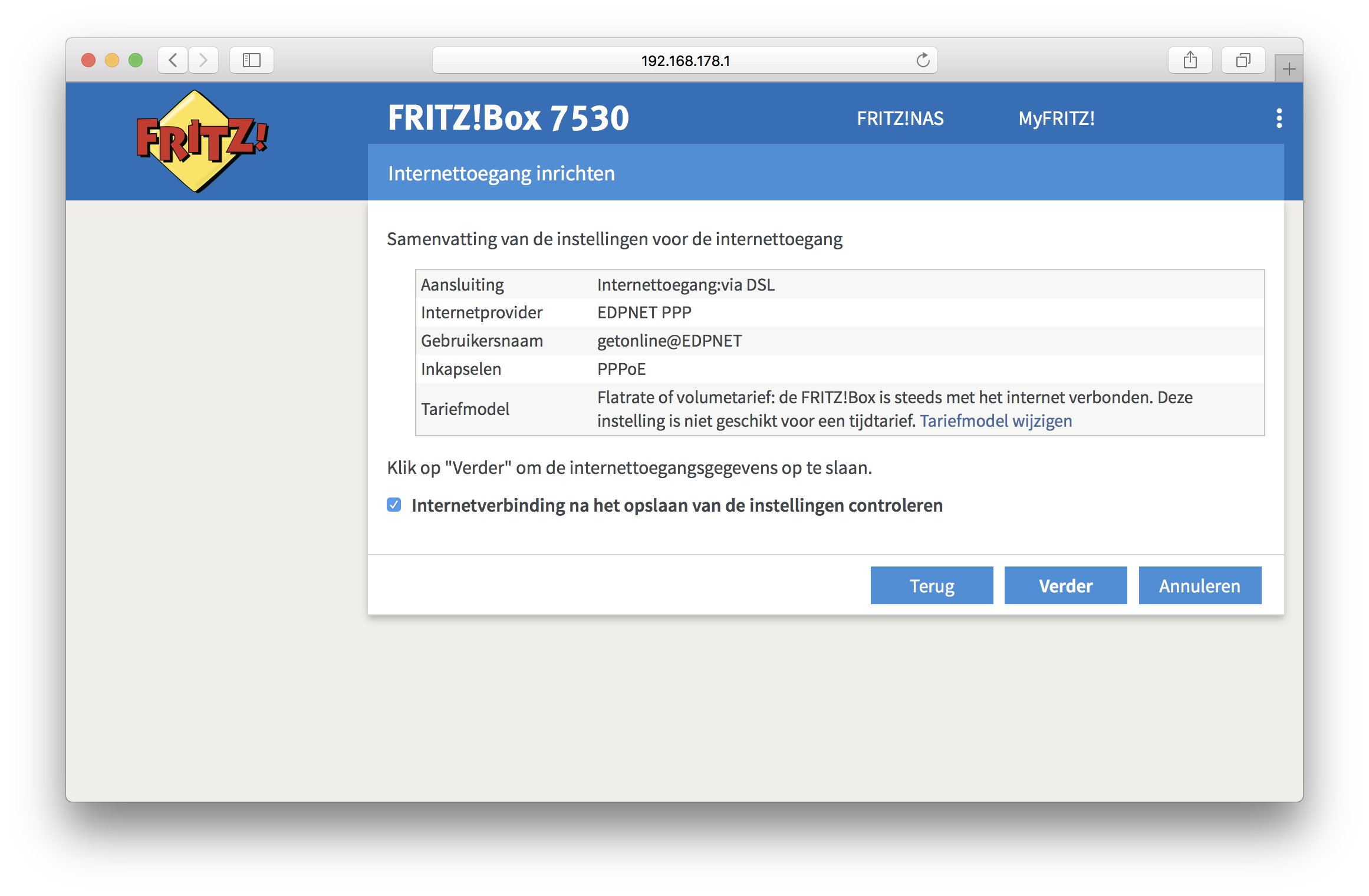

Stap 9 — Instellingen bevestigen
Als u EDPnet als uw internetprovider hebt gekozen, worden alle instellingen automatisch voor uw verbinding ingevuld. Klik op Verder.

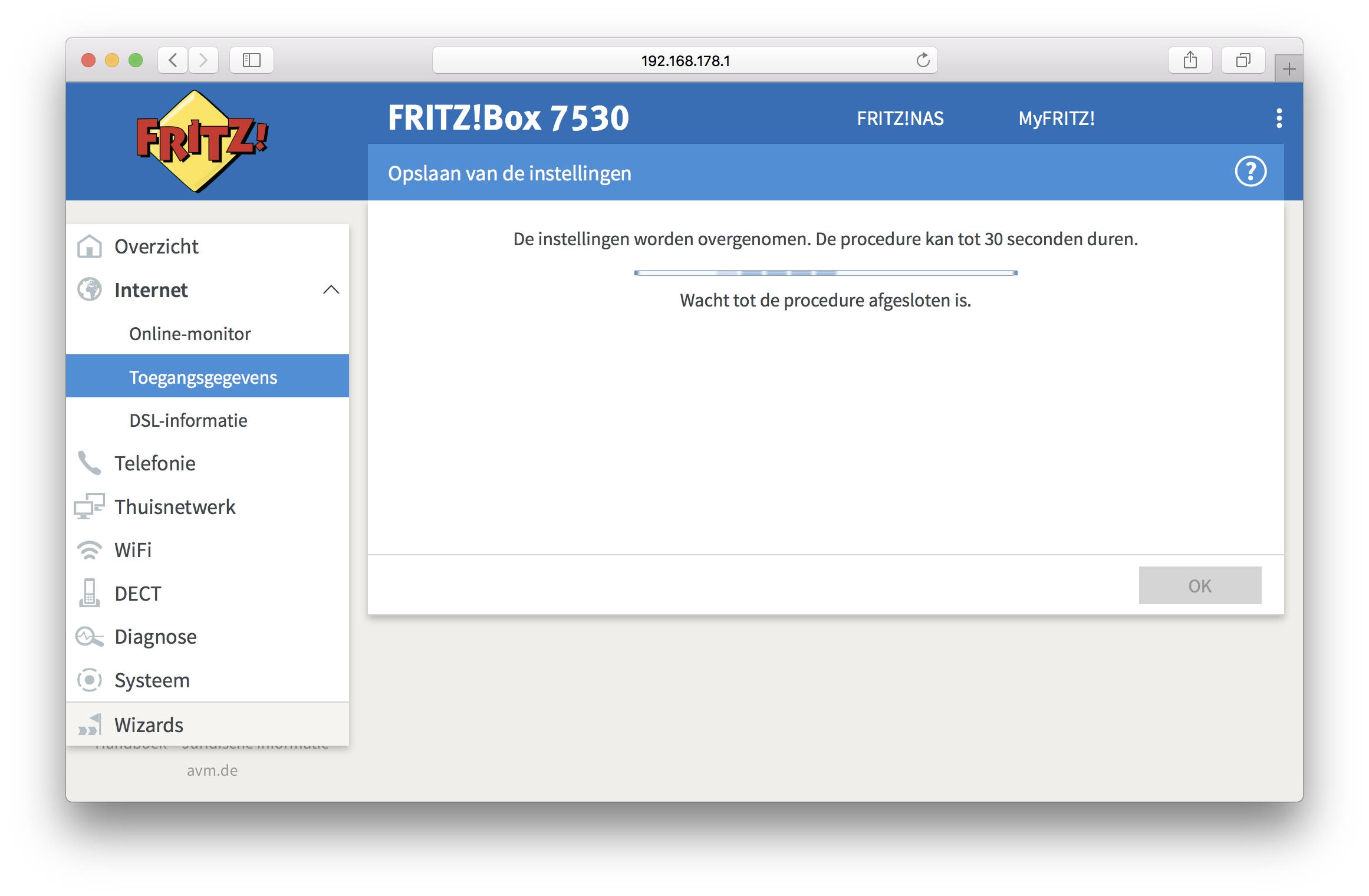

Stap 10 — Verbinding controleren
Uw toestel zal nu proberen te verbinden.
Als de balk groen is, is de configuratie van uw internetverbinding succesvol afgerond. U kunt nu op Verder klikken.
Als de balk rood is, controleer of de modem/router goed aangesloten is op de DSL-lijn, en of deze ook synchronisatie tot stand heeft gebracht (het Power/DSL-lampje brandt constant en knippert niet).
Indien u niet zeker bent of de modem/router het DSL-signaal krijgt, neem contact op met onze klantendienst.

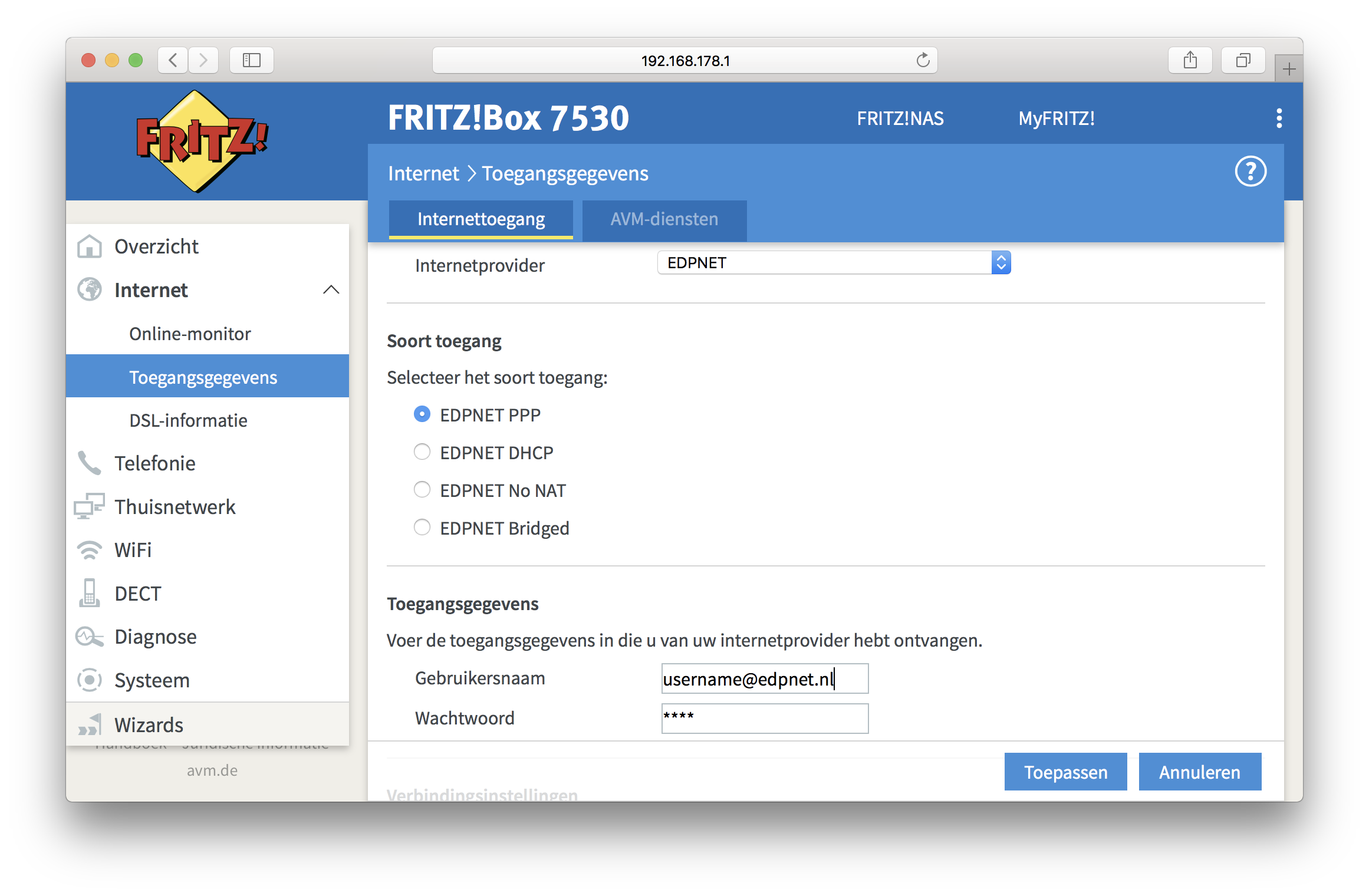

Stap 11 — Handmatig configureren
Deze stappen kunnen worden gevolgd als uw internetverbinding nog steeds niet werkt nadat u de bovengenoemde stappen van automatische configuratie hebt uitgevoerd. Dit deel van de gids gaat verder met de stappen van automatische configuratie.
Kies EDPNET in een drop-down menu onder Internetprovider. Selecteer de optie EDPNET PPP. Het enige wat u hier dient in te vullen is uw verbindinglogins (gebruikersnaam en wachtwoord) die u van edpnet hebt ontvangen.
Daarna klik op Toepassen.
